Kútklíma

Egy kútklíma tervezésének és kivitelezésének leírása képekkel!

Ebben a részben elsősorban képekkel mutatom be a folyamatot, persze amit szükséges, le is írok, de jelen helyzetben egy-egy kép többet mond sok-sok szónál...

Az egységek falra szerelhető, ún. "high-wall" egységek, vagyis a fal és a plafon találkozásához lehet felszerelni őket! Hűtésre nincs is ideálisabb hely, hiszen ha itt a terelőket fixen a legmagasabb álllásba rögzítjük akkor a hideget elfújja a fejünk felett, míg fűtésnél lehet hagyni "legyező" üzemmódban.

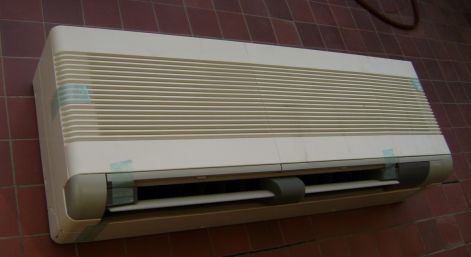

Az egységek MMK-AP0151H tipusúak, bővebb információk elérhetőek a toshiba honlapján. A legfontosabb tulajdonságait tekintve: 600/660/780 m3/óra levegőszállításra képes ventillátorral szerelt, melyet 35/38/42 db(A) mellett tud. Max. fogyasztása 60W, és nagy, 4 körös elpárologtatóval - a továbbiakban én hőcserélőnek nevezem - rendelkezik. Jól látható, hogy bár halknak nem nevezhető, de nincs is szükség ekkora hőszállításra egy kis szobában ... vagyis a venti leszabályozása kézenfekvő volt.

De nézzük az átalakítás fázisait:

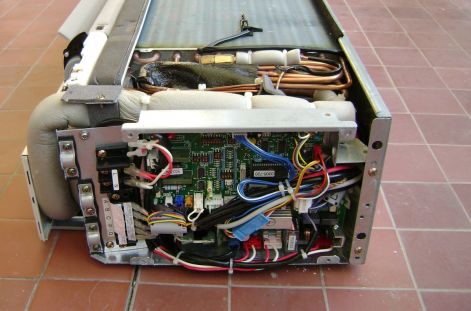

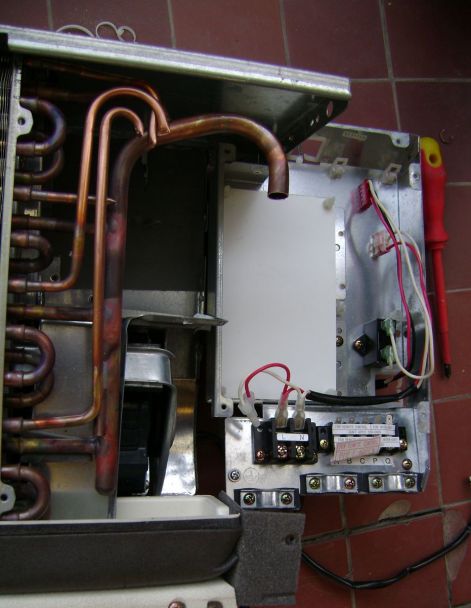

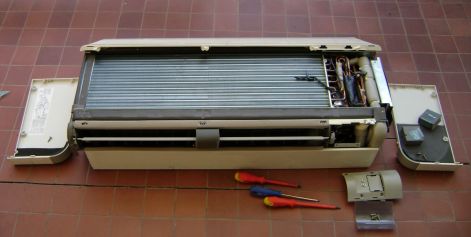

1, Szétszerelés, majd a "szükségtelen részek" eltávolítása. Mivel egy VRF rendszerű egység ez a tipus, így a beltéri egységben kapott helyet a szabályozó elektronika és szeleprendszer is, amire nekem nem volt szükségem.

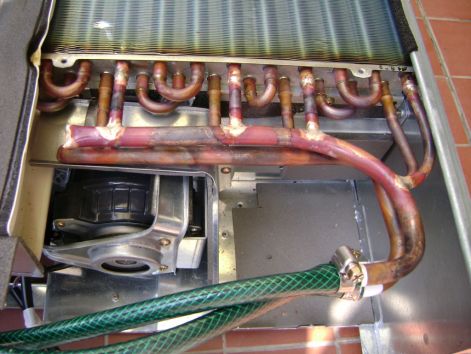

2, Ezután következett a gyári 6-os csövek eltávolítása majd cseréje 8-asra. Ugyanis a gázoldalon a hőcserélőbe egy 12,7 mm-es csövön jön be a gáz, majd 4 db 8 mm-esre osztódik. Ezek mennek be a 4 körbe és térnek is vissza, azonban a gyárilag használt klímagáz itt már folyadék fázisú, aminek az elvezetése 6 mm-re szűkített csövön történik. Ez nagyon visszaveszi az összkeresztmetszetet, ezért ezek a csonkok el lettek távolítva és 8-as csövek lettek beforrasztva, majd 12-esbe közösítve. Így már alkalmas volt a víz hatékonyabb keringtetésére, amit egy slaggal és a bejövő közel 4-5 baros víznyomással teszteltem is!





3, Ezek után következett a készreszerelés. Ez két komolyabb részből állt, az egyik a vizes része, a másik az elektronika.

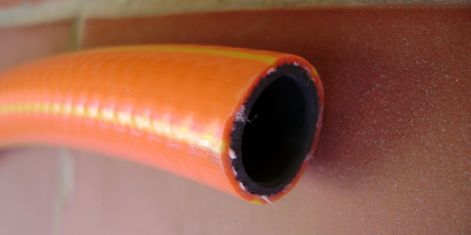

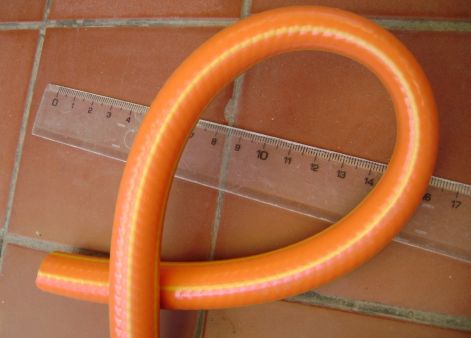

A vizes résznél a padláson levő osztóhoz mindenképpen flexibilis, és bontható kötéssel akartam becsatlakozni, ezért ide jó minőségű, csavarodásmentes és jó hőtűrésű (télen fűtésüzem!) 1/2"-os tömlőt vettem, és bilinccsel rögzítettem a 12-es csöveken! Íme pár kép a tömlőről, hogy látható legyen, valóban nem gyenge minőségű - mint a teszt során látható zöld tömlő - és így nem is könnyen törő, csavarodó volt ...

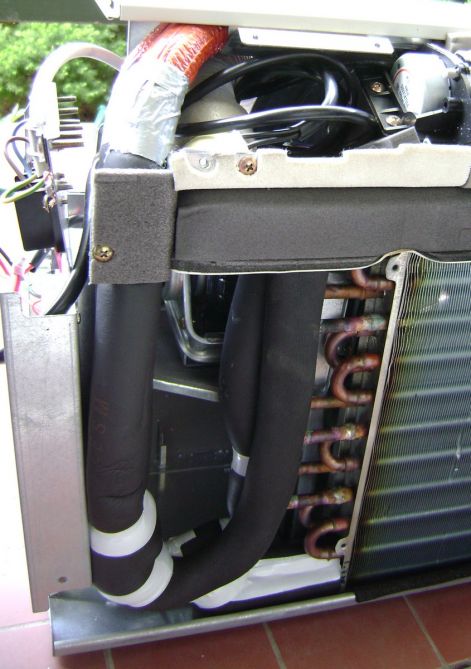

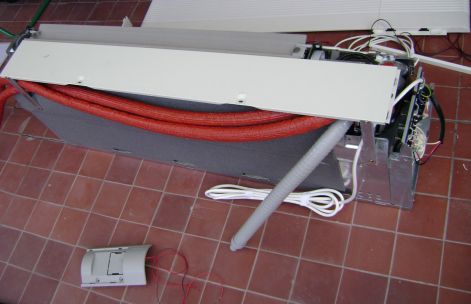

Szóval ezek kerültek rögzítésre, és kaptak természetesen csőhéjszigetelést, a lehetséges kondenzáció miatt - mind az egységen belül, mind kivül!

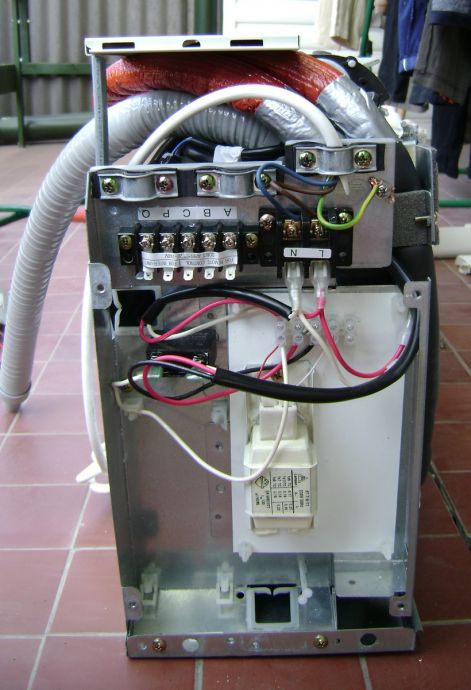

Az elektronikai rész egy nagyon jó ötleten alapult. A cél a venti fordulatának visszavétele volt. Erre vannak gyári szabályozóegységek (drágán frekvenciaváltó, olcsóbban fázishasító), de a legfrappánsabb a neon fénycsövek "fojtótekercse" vagy egyes boltokban "gyujtótrafónak nevezett" tartozéka volt. Ez a pár száz forintos tekercs sorbakötve a fázissal korlátozza a motor teljesítményét, és mivel több fajta tekercs kapható, könnyen megtalálhatjuk a nekünk megfelelőt. Sőt, ha pl. akarunk 3 fokozatot (nálam egy teljes fordulatú, közel 50W-os, egy csökkentett, kb. 30W-os és egy alacsony, csendes, kb 18W-os) az is megvalósítható! A hálószobába pedig automatikusan csak a csökkentett fordulatú csendeset építettem be, ott az is elég... és persze alig hallható!

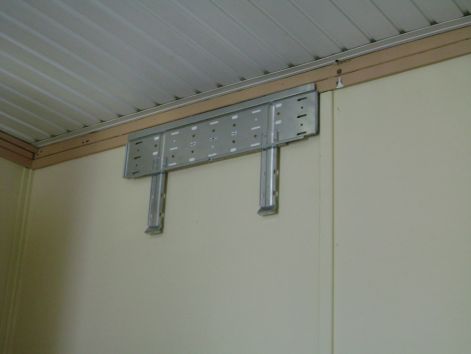

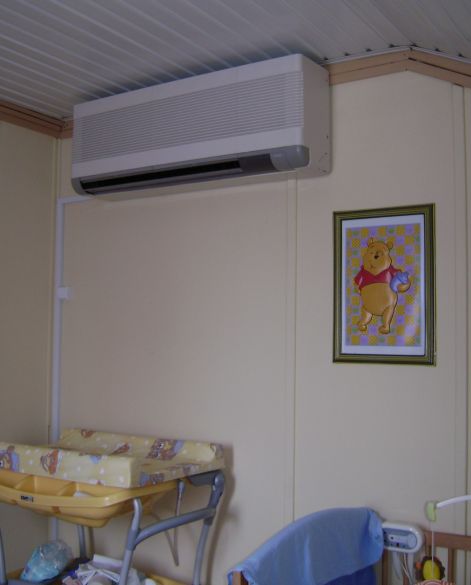

4, Ezután már csak a felszerelés maradt hátra, ami a tartókonzol falra rögzítését, a csövek elvezetését és rendszerbe kötését, és az egység felszerelését, beüzemelését jelentette. Így került fel az első darab, és indulhatott a tesztelés, mérés, próba...Először csak egy kapcsolóval történt a klíma "vezérlése" ami egyben kapcsolta a szivattyút is ...
